亚洲人成电影在线观看天堂色-亚洲人成电影在线观看网-亚洲人成精品久久久久-亚洲人成绝费网站色www-亚洲人成欧美中文字幕-亚洲人成人

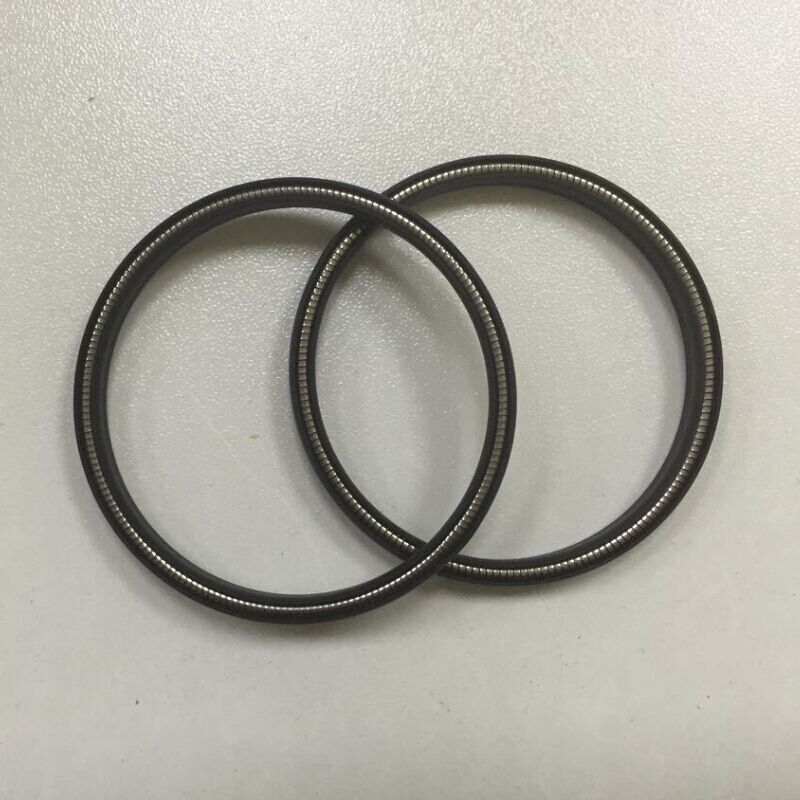

影響密封件性能的幾大因素

來源：上海希誠      發布日期：2017-07-05

1：運動速度
　　運動速度很低（≤0.03/s），要考慮設備運行的平穩性和是否出現爬行現象。運動速度很高（≥0.8m/s）時，器潤滑作用的油墨可能被破壞，密封件因得不到很好的潤滑作用而摩擦發熱，導致壽命大大降低。建議橡塑符合密封在0.3m/s~1.2m/s速度范圍內工作比較適宜。
　　2：溫度
　　低溫會使橡塑復合密封件彈性降低，造成泄漏，甚至整個油封變得發硬發脆。高溫會使油封體積膨脹，變軟，造成運動時油封摩擦阻力迅速增加和耐壓能力降低。建議橡塑復合密封連續工作溫度范圍-10~+80℃。
　　3:工作壓力
　　油封有低啟動壓力要求。低壓工作須選用低摩擦性能.氣動阻力小的油封。在2.5Mpa以下，橡塑復合密封并不合適，高壓時要考慮密封受壓情況，需用防擠出擋圈溝槽加工方面也有特殊要求。
　　4：工作介質
　　除了嚴格按照生產廠家的推薦意見選取工作介質外，保持工作介質的清潔至關重要。油液的老化或污染不僅會使系統中的元件發生故障，加快油封的老化和磨損，而且其中的贓物可能劃傷或嵌入密封，使密封失效。因此，因此必須定期的檢查油封品質及其清潔度，并按設備的維護規范更換濾油器或油液。在油缸里油液中殘留空氣徑高壓縮會產生高溫使油封燒壞，甚至碳化。為避免這種情況發生，在液壓系統運行初始時，應進行排氣處理。液壓油缸也應在低壓慢速運行數分鐘，確認已排完油液中殘留空氣，方可正常工作。
　　5：側向負載
　　活塞上一般必須裝支撐環，以保證油缸能承受較大的負載。密封件和支撐環起完全不同的作用，密封件不能代替支撐環負載，有側向力的液壓油缸，必須加承載能力強的支撐環，（重載時可用金屬環）以防油封在偏心的條件下工作引起泄漏和異樣磨損。
　　6：液壓沖擊
　　產生液壓沖擊的因素很多，如挖掘機挖斗突然碰到石頭，吊機起吊或放下重物的瞬間。除外在因素外，對于高壓大流量液壓系統，執行元件（液壓油缸或液壓馬達）換向時，如果換向閥性能不太好，很容易產生液壓沖擊。液壓沖擊產生的瞬間高壓可能是系統工作壓力的幾倍，這樣高的壓力在極短時間內會將油封撕裂或將局部卷入間隙之內，造成嚴重損壞。一般有液壓沖擊的油缸應在活塞桿上安裝緩沖環和擋圈。緩沖環裝在油封的前面吸收大部分沖擊壓力，擋圈防止油封在高壓下擠入間隙，根部被咬壞。
　　7：油缸的加工精度
　　實驗證明，與油封接觸的運動工作表面，表面粗糙度Ra超過0.8μm，油封的泄漏量和磨損值將直接上升，故建議運動工作表面粗糙為Ra0.1~0.8μm.為保證橡塑復合密封的密封性能，避免在裝配過程中損傷密封件，在液壓油缸的設計和安裝中應考慮以下幾個方面：
　　1）：缸筒
　　a：材質：一般為碳鋼，低壓系統及摩擦條件較好的場合可用鋁合金，青銅，不銹鋼等b：被表面質量及粗造度：內表面一般都需進行珩磨，拋光或滾壓，要求達到Ra0.1~0.8μm的粗造度，且不得縱橫向刀紋。
　　2)活塞桿
　　a：材質：一般為碳鋼，鍍鉻剛，低壓系統及摩擦條件好的場合可使用鋁合金，青銅，不銹鋼等。
　　b：表面質量及粗糙度：要求粗造度為Ra0.2~0.4μm，熱處理后表面鍍硬鉻。工程機械用液壓油缸的活塞桿有可能被砂石劃傷，要求其表面硬度在HRC60以上。
　　c：油封的安裝溝槽
　　d：局部結構設計
　　e：耐磨環滑動配合間隙f和油封擠出縫隙
